مكان المنشأ:
الصين
اسم العلامة التجارية:
INOVI
رقم الموديل:
INOB1091
اتصل بنا

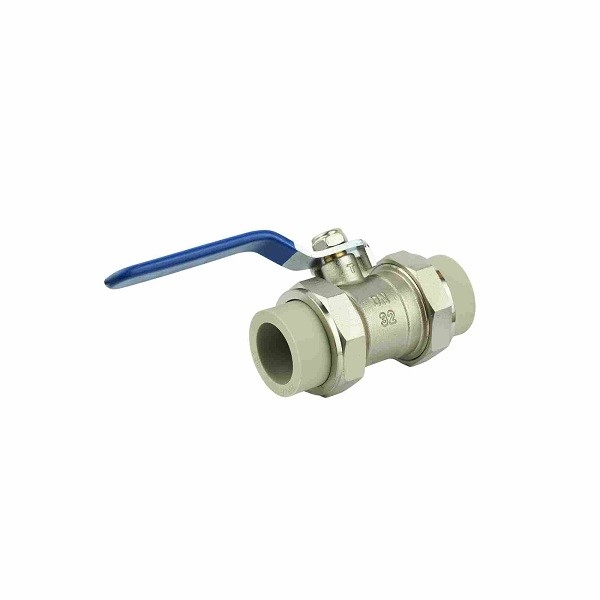

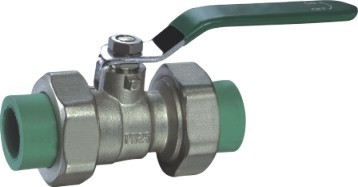

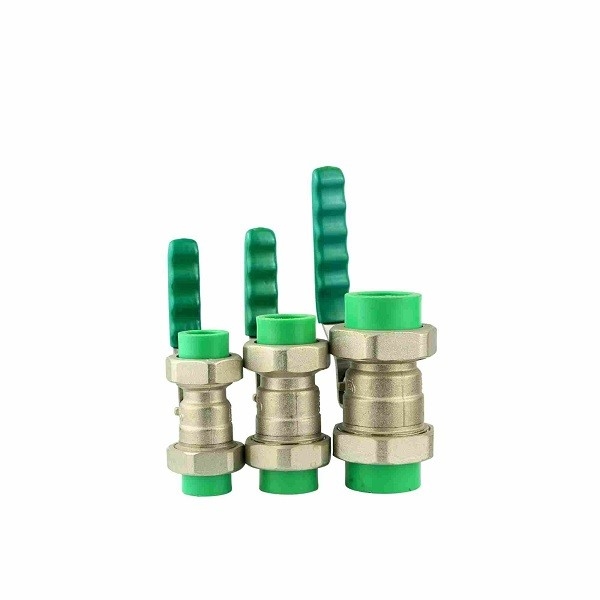

CW617N الصمامات PPR الكرة النحاسية INOB1091 مستوى يد 1/2 "-4"
.
صمام الكرة INOB1091 PPR هو صمام مضغوط وسهل التشغيل في مجموعة MAASU ومصمم لخدمة طويلة وخالية من المتاعب.أنها توفر وسيلة مثالية لعزل مجموعة من السوائل في خطوط الأنابيبجسد نحاسي ومقبض فولاذي باللون الأحمر (التسخين) واللون الأزرق (التبريد).
| العنصر رقم | الحجم | Ø | Ø1 | أ | ب | h | الوزن (جرام) | سمك مفصل PPR (ملم) |
| INOB1091-12 | G1/2 | 1/2" ((DN20) | 14.5 | 96 | 99 | 48.5 | 320 | 4. |
| INOB1091-34 | G3/4 | 3/4" ((DN25) | 19 | 96 | 108 | 50.5 | 466 | 5.0 |
| INOB1091-1 | G1 | 1" ((DN32) | 23 | 110 | 111.5 | 55 | 723 | 6.5 |
| INOB1091-114 | G11/4 | 11/4" ((DN40) | 30 | 139 | 132 | 69.5 | 1220 | 7.9 |
| INOB1091-112 | G11/2 | 11/2" ((DN50) | 37 | 139 | 142 | 73.5 | 1670 | 9.9 |
| INOB10910-2 | G2 | 2" ((DN63) | 47 | 160 | 167.5 | 80 | 3040 | 12.7 |
| INOB10910-212 | G21/2 | 21/2 ((DN75) | 57 | 221 | 199 | 109 | 5000 | 15.1 |
| INOB10910-3 | G3 | 3" ((DN90) | 69 | 221 | 227 | 114 | 7500 | 18.1 |
| INOB10910-4 | G4 | 4" ((DN110) | 84 | 221 | 250 | 126 | 11000 | 22.1 |
| الوصف | المواد | |
| 1 | الجسم | النحاس (CW617N، CW614, CW602N، ASTM C 37700)أو حسب المتطلبات |
| 2 | كرة | النحاس (CW617N، CW614, CW602N، ASTM C 37700)أو حسب المتطلبات |
| 3 | الجسم | النحاس (CW617N، CW614, CW602N، ASTM C 37700)أو حسب المتطلبات |
| 4 | حلقة الختم | الهاتف |
| 5 | غطاء | النحاس (CW617N، CW614, CW602N، ASTM C 37700) |
| 6 | الجوز | النحاس (CW617N، CW614, CW602N، ASTM C 37700) |
| 7 | المقبض | الصلب أو الفولاذ المقاوم للصدأ 304 مع غطاء بلاستيكي أو حسب المتطلبات |
| 8 | غسيل | الهاتف |
| 9 | الجذع | النحاس (CW617N، CW614, CW602N، ASTM C 37700) |
| 10 | حلقة O | المطاط |
| (1) | جوز البحر | النحاس (CW617N، CW614, CW602N، ASTM C 37700) |
| (2) | المفاصل | PPR |
